Cum Funcționează Sistemul de Frâne pe Discuri în Motorsport

Te-ai întrebat vreodată ce anume te oprește din alunecarea amețitoare de-a lungul circuitului, ce te ajută să stăpânești cu precizie fiecare viraj și să te lansezi în depășiri spectaculoase? Secretul stă adesea în inima vehiculului tău de competiție, în sistemul său de frâne pe discuri. Acesta nu este un simplu mecanism de oprire, ci o piesă de inginerie complexă, optimizată pentru performanță maximă în cele mai extreme condiții. Înțelegerea modului în care funcționează este esențială pentru oricine aspiră să pătrundă în lumea motorsportului, fie ca pilot, mecanic sau simplu pasionat.

Sistemul de frâne pe discuri, în contextul motorsportului, este un capitol vast și fascinant. Nu este vorba doar despre a apăsa o pedală și a te opri. Este vorba despre gestionarea eficientă a energiei cinetice, despre disiparea căldurii imense generate de fricțiune și despre asigurarea unei forțe de frânare predictibile și consistente, indiferent de viteza, temperatura sau greutatea vehiculului. Fiecare componentă joacă un rol critic, iar interacțiunea dintre ele este fin calibrată pentru a oferi siguranță și performanță.

Istoricul și Evoluția Frânelor pe Discuri în Competiții

Călătoria frânelor pe discuri în motorsport este o poveste de inovație continuă, de la primele încercări timide la tehnologiile de ultimă generație pe care le vedem astăzi. Începuturile au fost marcate de sistemele de frânare pe tambur, care, deși funcționale, aveau limitări semnificative în ceea ce privește disiparea căldurii și rezistența la „fade” (pierderea eficienței frânării din cauza supraîncălzirii).

• Primele Aplicații și Avantajele Inițiale

• Introducerea în curse: Frânele pe discuri și-au făcut apariția în motorsport în anii ’50, în special în cursele de anduranță și în Formula 1. Inițial, acestea erau văzute ca o soluție de nișă, dar potențialul lor a devenit rapid evident.
• Superioritatea în disiparea căldurii: Unul dintre primele și cele mai mari avantaje ale frânelor pe discuri a fost capacitatea lor mult mai bună de a disipa căldura generată în timpul frânării. Discul expus aerului permitea o răcire mult mai eficientă comparativ cu tamburul închis.
• Performanță mai constantă: Această disipare superioară a căldurii a dus la o performanță mult mai constantă, în special în condiții de utilizare intensă, cum ar fi pe circuite cu multe viraje strânse și zone de frânare bruscă.

• Dezvoltarea Tehnologică și Materialele Noi

• De la fontă la materiale compozite: Inițial, discurile erau fabricate din fontă. Pe măsură ce vitezele și cerințele au crescut, s-a trecut la materiale mai performante. Apariția aliajelor de aluminiu și, ulterior, a compozitelor de carbon a revoluționat performanța frânelor.
• Discuri ventilate și perforate: Pentru a maximiza răcirea, s-au dezvoltat discuri ventilate (cu canale interioare pentru a permite circulația aerului) și apoi perforate sau canelate. Perforațiile ajută la eliminarea gazelor fierbinți și a apei, menținând o suprafață de contact curată și eficientă între disc și plăcuță.
• Plăcuțe de frână specializate: Dezvoltarea plăcuțelor de frână a mers mână în mână cu cea a discurilor. Compozițiile variate de materiale (ceramice, metalice, semi-metalice) au fost create pentru a optimiza aderența, rezistența la căldură și uzura, adaptându-se diferitelor discipline de motorsport.

• Impactul asupra Disciplinelor de Motorsport

• Formula 1: A fost un teren de joacă pentru inovații în sistemele de frânare pe discuri. De la primele discuri masive la cele ultra-ușoare și performante de astăzi, F1 a împins limitele tehnologiei.
• Raliuri: Aici, sistemele de frânare trebuie să facă față condițiilor variabile – praf, noroi, apă, schimbări bruște de suprafață. Durabilitatea și fiabilitatea sunt la fel de importante ca performanța pură.
• Curse de anduranță (WEC, NASCAR): Pe lângă performanța pură, sistemele de frânare în cursele de anduranță trebuie să reziste la utilizare prelungită pe parcursul a ore sau chiar zile, menținând consistența pe distanțe mari.

Componentele Esențiale ale Sistemului de Frâne pe Discuri

Pentru a înțelege cum funcționează acest sistem complex, este crucial să-ți familiarizezi cu piesele sale individuale și cu rolul fiecăreia. Fiecare element, de la cea mai mică șurubă la discul masiv, contribuie la eficiența și siguranța generală.

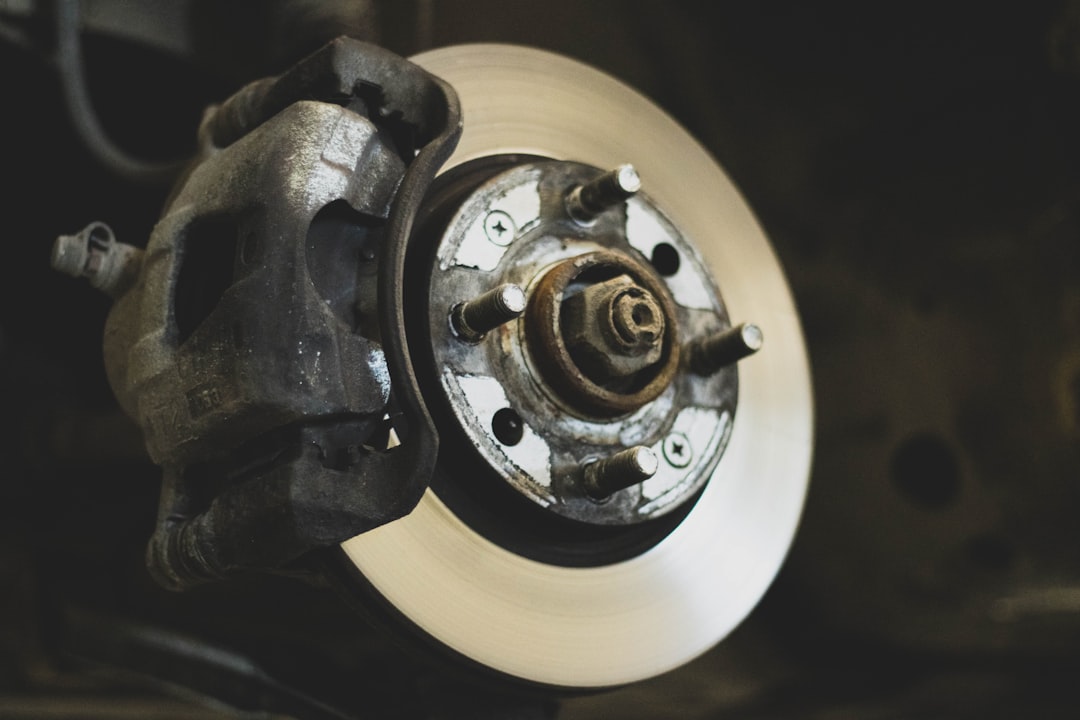

• Discul de Frână (Rotorul)

• Rolul și Funcția: Discul de frână este componenta care se rotește odată cu roata. Când acționezi pedala de frână, plăcuțele de frână se apasă pe acest disc, generând fricțiune și transformând energia cinetică a vehiculului în căldură.
• Materiale Utilizate:
• Fontă: Materialul tradițional, încă utilizat în multe aplicații, mai ales unde costul este un factor important. Oferă o bună rezistență la uzură și o absorbție decentă a căldurii.
• Oțel aliat: O variantă îmbunătățită a fontei, oferind o rezistență mai mare la temperaturi înalte și o durabilitate sporită.
• Materiale compozite (Carbon-Ceramic): Dominante în motorsportul de înaltă performanță, cum ar fi Formula 1 și supercarurile. Sunt extrem de ușoare, rezistente la temperaturi de peste 1000°C și oferă o forță de frânare excepțională cu uzură minimă. Dezavantajul principal este costul ridicat și sensibilitatea la anumite condiții (de exemplu, umezirea inițială).
• Tipuri de Discuri:
• Discuri Solide: Mai puțin comune în motorsportul modern, folosite în aplicații cu solicitări mai reduse.
• Discuri Ventilate: Au canale interne care permit circulația aerului între cele două suprafețe de fricțiune, facilitând răcirea. Sunt standardul în majoritatea aplicațiilor de performanță.
• Discuri Perforate/Canelate: Perforațiile sau canelurile pe suprafața discului ajută la eliminarea gazelor fierbinți, a prafului și a apei, menținând o aderență constantă a plăcuțelor și contribuind la răcire.

• Etrierul (Caliperul)

• Construcție și Design: Etrierul este componenta care ține pistonul sau pistoanele de frână și plăcuțele de frână, poziționându-le în jurul discului. Designul său este crucial pentru a asigura o distribuție uniformă a presiunii și o răcire optimă.
• Tipuri de Etriere:
• Etriere Flotante: Mai simple și mai ieftine, cu un singur piston sau două pistoane pe o parte. Etrierul se mișcă pentru a aduce plăcuța pe partea opusă în contact cu discul.
• Etriere Fixe (Monobloc): Mai performante, cu multiple pistoane (de obicei 2, 4, 6 sau chiar 8) distribuite pe ambele părți ale etrierului. Acestea oferă o presiune mai uniformă pe plăcuță și o rigiditate sporită, prevenind deformarea.
• Materiale și Răcire: Etrierele sunt adesea fabricate din aluminiu forjat pentru a fi ușoare și rezistente. Multe etriere de motorsport dispun de canale interne pentru răcire cu aer sau chiar sisteme active de răcire.

• Plăcuțele de Frână (Brake Pads)

• Rolul și Compoziția: Plăcuțele sunt materialul de fricțiune care se apasă pe discul de frână. Compoziția lor determină caracteristicile de frânare: coeficientul de fricțiune, rezistența la temperatură, uzura și zgomotul.
• Diferite Compoziții:
• Compozite Metalice/Sinterizate: Oferă un coeficient de fricțiune ridicat și o rezistență excelentă la temperaturi înalte. Sunt cele mai comune în motorsport, dar pot fi zgomotoase și au o fază inițială de „warm-up” necesară.
• Compozite Ceramice: Mai silențioase, cu o uzură mai redusă și o performanță constantă pe o gamă largă de temperaturi. Pot fi mai puțin agresive la temperaturi joase.
• Compozite Semi-Metalice: Un echilibru între cele două, oferind performanțe bune într-o varietate de condiții.
• Optimizarea pentru Condiții Specifice: Alegerea plăcuțelor depinde de disciplina specifică – curse de sprint, anduranță, raliuri, etc. – și de condițiile de operare.

• Sistemul Hidraulic (Pompă de Frână, Furtunuri, Lichid de Frână)

• Transmisia Forței: Sistemul hidraulic este cel care transformă forța aplicată pe pedala de frână într-o presiune aplicată plăcuțelor.
• Pompă de Frână (Master Cylinder): Componenta principală care generează presiunea hidraulică. Poate fi duală pentru siguranță sporită.
• Furtunuri de Frână: Materialele folosite sunt critice. Cele de motorsport sunt adesea ranforsate cu oțel inoxidabil (braided hoses) pentru a rezista la expansiunea sub presiune, asigurând o răspuns prompt și precis al pedalei.
• Lichidul de Frână: Joacă un rol esențial în transmiterea presiunii. Lichidele de înaltă performanță (DOT 4, DOT 5.1) au un punct de fierbere foarte ridicat pentru a preveni vaporizarea (boil-off) sub temperaturi extreme, ceea ce ar duce la pierderea eficienței frânării.

Principiul de Funcționare: Transformarea Energiei

Înțelegerea transformării energiei este cheia pentru a aprecia cât de inteligent este conceput un sistem de frâne pe discuri în motorsport. Nu este doar despre forță, ci despre control și eficiență maximă.

• Convertirea Energiei Cinetice în Căldură

• Energia Cinetică: Vehiculul tău de competiție, la viteză, posedă o cantitate enormă de energie cinetică (energia de mișcare). Aceasta este proporțională cu masa vehiculului și cu pătratul vitezei sale.
• Forța de Fricțiune: Când apeși pedala de frână, sistemul hidraulic împinge plăcuțele de frână cu o forță considerabilă împotriva discului rotativ. Această forță generează o fricțiune intensă.
• Transformarea Termică: Conform legilor fizicii, energia cinetică nu dispare, ci este transformată. În cazul frânării, marea majoritate a acestei energii cinetice este convertită în căldură prin fricțiunea dintre plăcuțe și disc. Această căldură este apoi disipată în atmosferă.

• Rolul Presiunii Hidraulice

• Amplificarea Forței: Sistemul hidraulic acționează ca un amplificator de forță. Presiunea relativ mică aplicată de piciorul tău pe pedală este multiplicată de sistemul hidraulic, rezultând o forță imensă aplicată pe pistoanele etrierului.
• Distribuția Uniformă: Un sistem hidraulic bine proiectat asigură că presiunea este distribuită uniform pe întreaga suprafață a plăcuțelor de frână, maximizând contactul și eficiența frânării.
• Senzori și Control: În vehiculele moderne, sistemul hidraulic este adesea monitorizat de senzori care transmit informații despre presiune și temperatură către unitatea de control a vehiculului, permițând ajustări fine sau activarea sistemelor de siguranță.

• Importanța Răcirii Sistemului de Frânare

• Evitarea Supraîncălzirii: Frânarea intensă generează temperaturi extreme, care pot ajunge la sute de grade Celsius. Supraîncălzirea poate duce la „brake fade” – o pierdere dramatică a eficienței frânării din cauza modificării proprietăților materialelor.
• Disiparea Căldurii: Designul discurilor ventilate, perforate, canelate, al etrierelor cu aripioare și fluxul de aer generat de mișcarea vehiculului sunt esențiale pentru a disipa această căldură.
• Sisteme de Răcire Activă (în F1): Unele mașini de Formula 1 utilizează sisteme de răcire activă, cum ar fi canale dedicate care direcționează aerul direct către frâne sau chiar utilizarea unor lichide de răcire specifice în anumite contexte.

Tehnologii Avansate și Inovații în Motorsport

Motorsportul este un laborator de testare pentru cele mai noi tehnologii în materie de frânare. Ceea ce vedem pe circuite astăzi poate deveni standardul de mâine pe mașinile de stradă.

• Sistemele de Frânare Regenerativă (Hibride și Electrice)

• Cum Funcționează: În vehiculele hibride și electrice, sistemul de frânare nu se bazează exclusiv pe fricțiune. Frânarea este folosită pentru a inversa funcția motorului electric, transformând energia cinetică înapoi în energie electrică, care este stocată în baterie.
• Eficiență și Autonomie: Această frânare regenerativă nu doar oprește mașina, ci contribuie la creșterea eficienței energetice și a autonomiei.
• Integrarea cu Frânarea Hidraulică: De obicei, sistemul de frânare regenerativă este integrat cu sistemul tradițional de frânare pe discuri. Calculatorul vehiculului decide câtă frânare este realizată regenerativ și câtă prin fricțiune, în funcție de intensitatea frânării și de starea bateriei.

• ABS (Sistemul Antiblocare) și EBD (Distribuția Electronică a Frânării)

• Prevenirea Blocării Roților: ABS-ul previne blocarea roților în timpul frânării puternice, permițând șoferului să mențină controlul direcției. O roată blocată pierde aderența și nu mai permite direcționarea.
• EBD – Distribuția Inteligentă a Frânării: EBD-ul ajustează automat presiunea de frânare aplicată fiecărei roți, în funcție de sarcina distribuită pe aceasta (care variază în funcție de accelerare, frânare și virare), optimizând distanța de frânare.
• Rolul în Competiții: Deși în unele discipline de motorsport ABS-ul este permis și chiar necesar, în altele, cum ar fi Formula 1, este interzis pentru a crește gradul de implicare și abilitate al pilotului. Totuși, sistemele electronice de control al tracțiunii și alte ajutoare electronice au preluat parțial rolul.

• Frânele cu Carbon-Ceramic (CCM)

• Avantaje Distincte: Acestea sunt de departe cele mai avansate și performante frâne disponibile în prezent. Discurile sunt fabricate dintr-un compozit de fibră de carbon armată cu particule ceramice.
• Rezistență Extremă la Căldură: Pot funcționa la temperaturi de peste 1200°C, unde discurile de fontă sau oțel ar ceda.
• Greutate Redusă: Sunt semnificativ mai ușoare decât frânele convenționale, contribuind la reducerea masei nesuspendate a vehiculului și, implicit, la o manevrabilitate mai bună.
• Durabilitate și Performanță Consistență: Oferă o performanță remarcabilă, cu o uzură mult redusă și o consistență excelentă, chiar și după utilizări intensive. Sunt standardul în Formula 1, prototipuri de anduranță și mașini sport de top.

• Sisteme de Monitorizare și Telemetrie

• Analiza Performanței în Timp Real: Echipele de motorsport utilizează sisteme complexe de telemetrie pentru a monitoriza în timp real performanța frânelor. Senzori de temperatură, presiune și uzură transmit date către boxes.
• Optimizare Strategică: Aceste date permit inginerilor să înțeleagă cum se comportă frânele pe parcursul cursei, să ajusteze strategiile de frânare ale piloților sau să planifice intervenții la boxe (schimbarea plăcuțelor, verificarea sistemului).
• Dezvoltare Viitoare: Analiza datelor de telemetrie este esențială pentru dezvoltarea generațiilor viitoare de sisteme de frânare.

Întreținerea și Optimizarea Sistemului de Frânare

Un sistem de frâne pe discuri, oricât de performant ar fi, necesită o întreținere riguroasă pentru a funcționa la capacitate maximă și pentru a asigura siguranța. În motorsport, unde fiecare secundă contează, optimizarea este la fel de importantă ca și întreținerea de bază.

• Inspecția Regulat a Componentelor

• Uzura Plăcuțelor și Discurilor: Verificarea periodică a grosimii plăcuțelor și a suprafeței discurilor este esențială. O uzură excesivă poate duce la cedarea frânelor sau la deteriorarea altor componente.
• Starea Furtunurilor și Conductelor: Inspectarea furtunurilor pentru eventuale fisuri, umflături sau scurgeri este vitală. Conductele metalice trebuie verificate pentru coroziune sau deformări.
• Nivelul și Calitatea Lichidului de Frână: Lichidul de frână absoarbe umiditatea din atmosferă, ceea ce îi scade punctul de fierbere. Un lichid vechi sau contaminat poate duce la probleme serioase. Înlocuirea sa conform recomandărilor producătorului este crucială.

• Proceduri de Purjare și Aerisire a Sistemului Hidraulic

• Eliminarea Aerului: Orice urmă de aer în sistemul hidraulic va reduce eficiența frânării, creând o senzație moale la pedala de frână. Procesul de aerisire (purjare) elimină aerul din conducte și etriere.
• Importanța Tehnică: Acesta este un proces care necesită precizie și, adesea, un echipament specializat pentru a asigura o purjare completă și corectă.

• Alegerea Componentelor Corecte pentru Disciplina de Competiție

• Adaptarea la Cerințe: Fiecare disciplină de motorsport are cerințe specifice. Un sistem de frânare pentru raliuri trebuie să fie robust și tolerant la condiții dificile, în timp ce un sistem pentru Formula 1 trebuie să fie ultra-performant și ușor.
• Compatibilitate: Este esențial ca toate componentele sistemului de frânare (disc, etrier, plăcuță, pompă) să fie compatibile între ele și cu restul vehiculului.

• Warm-up și Cool-down Frâne în Condiții de Cursă

• Faza de Încălzire („Warm-up”): Majoritatea plăcuțelor de frână de înaltă performanță necesită o fază de încălzire pentru a atinge coeficientul optim de fricțiune. Aceasta se face prin câteva frânări ușoare, controlate, înainte de a intra în competiție.
• Răcire Post-Cursă („Cool-down”): După o cursă intensă, frânele sunt extrem de fierbinți. Este important să permiți frânelor să se răcească treptat, evitând imobilizarea completă a vehiculului imediat după oprire, pentru a preveni deformarea discurilor.

Concluzie: O Simbioză a Inovației și Controlului

Sistemul de frâne pe discuri în motorsport reprezintă o simbioză remarcabilă între ingineria de precizie și controlul absolut. Nu este doar despre a opri un vehicul; este despre a-l gestiona cu o finețe incredibilă în condiții care ar depăși cu mult capacitățile unui sistem convențional. Fiecare componentă, de la discul ușor din carbon-ceramic la etrierul multistrat, de la lichidul de frână cu punct de fierbere ridicat la sistemele electronice sofisticate, lucrează în armonie pentru a transforma energia cinetică într-o forță de oprire predictibilă și controlată.

Pentru tine, fie că îți imaginezi pilotând o mașină de Formula 1 la 300 km/h sau gestionând o mașină de raliu pe un drum forestier plin de praf, înțelegerea acestui sistem este fundamentală. Este o mărturie a ingeniozității umane și a dorinței constante de a împinge limitele performanței și ale siguranței. Data viitoare când vei urmări o cursă, vei ști că, pe lângă puterea brută a motorului și aerodinamica inteligentă, sistemul de frâne pe discuri joacă un rol la fel de important, dacă nu chiar mai mare, în definirea succesului. Este piesa de rezistență care îți permite să te bucuri de viteza maximă, știind că te poți opri în siguranță și control, de fiecare dată.
